「管道泵」ISG立式管道離心泵選型要點及性能參數選型數據表精選

字數：7573字來源：上海離心泵廠作者：管道泵選型助手發布時間：2023-07-31 16:32:24 閱讀次數：

導讀：ISG立式管道離心泵選型的基本性能參數：管道離心泵選型參數應根據工藝流程，給排水要求，從五個方面加以考慮，既流體輸送量、裝置揚程、流體性質、管路布置以及操作運轉條件等...

　　ISG立式管道離心泵選型的基本性能參數：管道離心泵選型參數應根據工藝流程，給排水要求，從五個方面加以考慮，既流體輸送量、裝置揚程、流體性質、管路布置以及操作運轉條件等

　　流量、水泵選型時，通常可取正常流量的1.1倍作為Z大流量。

　　揚程、水泵選型時，一般要用放大5%—10%余量后揚程來選型。

　　液體性質、包括液體介質名稱，物理性質，化學性質和其它性質。

　　管路布置、指送液高度送液距離送液走向等一些數據和管道規格以便進行揚程計算和汽蝕余量的校核。

　　和汽蝕余量的校核。操作條件、如海拔高度、環境溫度操作是間隙的還是連續的、泵的位置是固定的還是可移的。

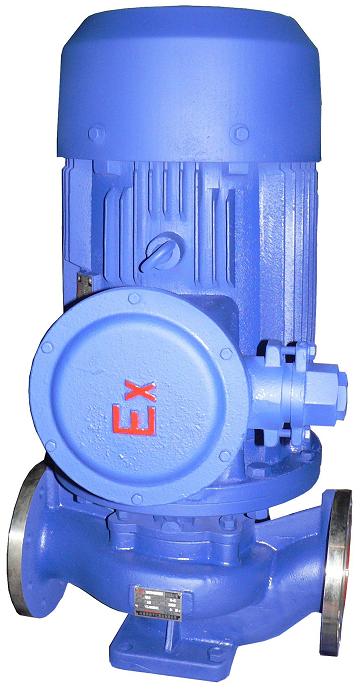

立式管道離心泵

　　管道離心泵型號的怎么看?

　　1、ISG80-200型水泵

　　2、ISG-單G單吸立式離心式清水泵

　　3、100-泵的進出口直徑(mm)

　　4、200-泵葉輪設計理論直徑(mm)

　　以下給出具體立式管道離心泵性能參數數據表，供大J在選擇時做為參考依據：

ISG立式管道離心泵型號	管道泵流量	立式管道泵揚程	電機功率 (kw)	轉速	效率	汽蝕余量
ISG立式管道離心泵型號	(m3/h)	(m)	電機功率 (kw)	(r/min)	(%)	(m)
15-80	1.5	8	0.18	2900	34	2.3
20-110	2.5	15	0.37	2900	34	2.3
20-160	2.5	32	1.1	2900	25	2.3
25-110	4	15	0.55	2900	42	2.3
25-125	4	20	0.75	2900	36	2.3
12月25日	3.6	16	0.55	2900	35	2.3
25-160	4	32	1.5	2900	32	2.3
25-160A	3.7	28	1.1	2900	31	2.3
32-100	4.5	12.5	0.55	2900	56	2.3
32-100(I)	6.3	12.5	1.1	2900	54	2
32-125	4.5	20	0.75	2900	45	2.3
32-125(I)	6.3	20	1.1	2900	43	2.3
Dec-32	4	16	0.55	2900	43	2.3
32-160	4.5	32	1.1	2900	44	2.3
32-160A	4.5	25	1.1	2900	42	2.3
32-160(I)	6.3	32	2.2	2900	42	2.3
32-200	4.5	50	3	2900	45	2.3
32-200A	4	40	2.2	2900	40	2.3
32-200(I)	6.3	50	4	2900	33	2
40-100	6.3	12.5	0.55	2900	54	2.3
40-100A	5.6	10	0.37	2900	52	2.3
40-125	6.3	20	1.1	2900	46	2.3
Dec-40	5.6	16	0.75	2900	45	2.3
40-160	6.3	32	2.2	2900	40	2.3
40-160A	5.9	28	1.5	2900	39	2.3
40-160B	5.2	24	1.1	2900	38	2.3
40-200	6.3	50	4	2900	33	2.3
40-200A	5.9	44	3	2900	31	2.3
40-200B	5.5	38	2.2	2900	29	2.3
40-250	6.3	80	7.5	2900	28	2.3
40-250A	5.9	70	5.5	2900	28	2.3
40-250B	5.5	60	4	2900	27	2.3
型號	流量	揚程	電機功率 (kw)	轉速	效率	汽蝕余量
型號	(m3/h)	(m)	電機功率 (kw)	(r/min)	(%)	(m)
40-100(I)	12.5	12.5	1.1	2900	62	2.3
40-125(I)	12.5	20	1.5	2900	60	2.3
40-125(I)A	11.2	17.2	1.1	2900	58	2.3
40-160(I)	12.5	32	3	2900	52	2.3
40-160(I)A	11.7	28	2.2	2900	51	2.3
40-160(I)B	10.5	22.5	1.5	2900	50	2.3
40-200(I)	12.5	50	5.5	2900	46	2.3
40-200(I)A	11.7	40	4	2900	45	2.3
40-200(I)B	10.5	35	3	2900	44	2.3
40-250(I)	12.5	80	11	2900	38	2.3
40-250(I)A	11.7	70	7.5	2900	38	2.3
40-250(I)B	10.8	60	7.5	2900	37	2.3
50-100	12.5	12.5	1.1	2900	62	2.3
50-125	12.5	20	1.5	2900	58	2.3
Dec-50	11.2	17.2	1.1	2900	57	2.3
50-160	12.5	32	3	2900	52	2.3
50-160A	11.7	28	2.2	2900	51	2.3
50-160B	10.5	22.5	1.5	2900	50	2.3
50-200	12.5	50	5.5	2900	46	2.3
50-200A	11.7	44.5	4	2900	45	2.3
50-200B	10.5	35	3	2900	44	2.3
50-250	12.5	80	11	2900	38	2.3
50-250A	11.7	70	7.5	2900	38	2.3
50-250B	10.8	60	7.5	2900	37	2.3
型號	流量	揚程	電機功率 (kw)	轉速	效率	汽蝕余量
型號	(m3/h)	(m)	電機功率 (kw)	(r/min)	(%)	(m)
50-100(I)	25	12.5	1.5	2900	69	2.5
50-100(I)A	22.4	10	1.1	2900	67	2.5
50-125(I)	25	20	3	2900	68	2.5
50-125(I)A	22.4	16	2.2	2900	66	2.5
50-160(I)	25	32	4	2900	63	2.5
50-160(I)A	23.4	28	4	2900	62	2.5
50-160(I)B	21.6	24	3	2900	58	2.5
50-200(I)	25	50	7.5	2900	58	2.5
50-200(I)A	23.4	44	7.5	2900	57	2.5
50-200(I)B	21.6	37	5.5	2900	55	2.5
50-250(I)	25	80	15	2900	50	2.5
50-250(I)A	23.4	70	11	2900	50	2.5
50-250(I)B	21.6	60	11	2900	49	2.5
50-315(I)	25	125	30	2900	40	2.5
50-315(I)A	23.4	110	22	2900	40	2.5
50-315(I)B	21.6	93	18.5	2900	39	2.5
65-100	25	12.5	1.5	2900	69	2.5
65-100A	22.4	10	1.1	2900	67	2.5
65-125	25	20	3	2900	68	2.5
Dec-65	22.4	16	2.2	2900	66	2.5
65-160	25	32	4	2900	63	2.5
65-160A	23.4	28	4	2900	62	2.5
65-160B	21.6	24	3	2900	58	2.5
型號	流量	揚程	電機功率 (kw)	轉速	效率	汽蝕余量
型號	(m3/h)	(m)	電機功率 (kw)	(r/min)	(%)	(m)
65-200	25	50	7.5	2900	58	2.5
65-200A	23.4	44	7.5	2900	57	2.5
65-200B	21.6	37	5.5	2900	55	2.5
65-250	25	80	15	2900	50	2.5
65-250A	23.4	70	11	2900	50	2.5
65-250B	21.6	60	11	2900	49	2.5
65-315	25	125	30	2900	40	2.5
65-31	23.4	110	22	2900	40	2.5
65-315B	21.6	93	18.5	2900	39	2.5
65-100(I)	50	12.5	3	2900	73	3
65-100(I)A	44.8	10	2.2	2900	72	3
65-125(I)	50	20	5.5	2900	72.5	3
65-125(I)A	44.8	16	4	2900	71	3
65-160(I)	50	32	7.5	2900	71	3
65-160(I)A	46.8	28	7.5	2900	70	3
65-160(I)B	43.2	24	5.5	2900	69	3
65-200(I)	50	50	15	2900	67	3
65-200(I)A	46.8	44	11	2900	66	3
65-200(I)B	43	37	7.5	2900	65	3
65-250(I)	50	80	22	2900	59	3
65-250(I)A	46.8	70	18.5	2900	59	3
65-250(I)B	43	60	15	2900	58	3
65-315(I)	50	125	37	2900	54	3
65-315(I)A	45.8	105	30	2900	54	3
65-315(I)B	43	93	30	2900	53	3
型號	流量	揚程	電機功率 (kw)	轉速	效率	汽蝕余量
型號	(m3/h)	(m)	電機功率 (kw)	(r/min)	(%)	(m)
80-100	50	12.5	3	2900	73	3
80-100A	44.8	10	2.2	2900	72	3
80-125	50	20	5.5	2900	72.5	3
Dec-80	44.8	16	4	2900	71	3
80-160	50	32	7.5	2900	71	3
80-160A	46.8	28	7.5	2900	70	3
80-160B	43.2	24	5.5	2900	69	3
80-200	50	50	15	2900	67	3
80-200A	46.8	44	11	2900	66	3
80-200B	43	37	7.5	2900	65	3
80-250	50	80	22	2900	59	3
80-250A	46.8	70	18.5	2900	59	3
80-250B	43	60	15	2900	58	3
80-315	50	125	37	2900	54	3
80-31	45.8	105	30	2900	54	3
80-315B	43	93	30	2900	53	3
80-315C	41	85	22	2900	51	3
80-350	50	150	55	2900	66	3
80-350A	44	142	45	2900	65	3
80-350B	40	135	37	2900	63	3
型號	流量	揚程	電機功率 (kw)	轉速	效率	汽蝕余量
型號	(m3/h)	(m)	電機功率 (kw)	(r/min)	(%)	(m)
80-100(I)	100	12.5	5.5	2900	76	4.5
80-100(I)A	89	10	4	2900	74	4.5
80-125(I)	100	20	11	2900	76	4.5
80-125(I)A	89	16	7.5	2900	74	4.5
80-160(I)	100	32	15	2900	76	4.5
80-160(I)A	93.5	28	11	2900	74	4.5
80-160(I)B	86.4	24	11	2900	72	4.5
80-200(I)	100	50	22	2900	74	4
80-200(I)A	93.5	44	18.5	2900	73	4
80-200(I)B	86.4	37	15	2900	71	4
80-250(I)	100	80	37	2900	69	>4.0
80-250(I)A	93.5	70	30	2900	68	4
80-250(I)B	86.4	60	30	2900	66	4
80-315(I)	100	125	75	2900	66	4
80-315(I)A	93.5	110	55	2900	66	4
80-315(I)B	86.4	93	45	2900	65	4
80-315(I)C	82	85	37	2900	63	4
型號	流量	揚程	電機功率 (kw)	轉速	效率	汽蝕余量
型號	(m3/h)	(m)	電機功率 (kw)	(r/min)	(%)	(m)
100-100	100	12.5	5.5	2900	76	4.5
100-100A	89	10	4	2900	74	4.5
100-125	100	20	11	2900	76	4.5
100-12	89	16	7.5	2900	74	4.5
100-160	100	32	15	2900	76	4.5
100-160A	93.5	28	11	2900	74	4.5
100-160B	86.4	24	11	2900	72	4.5
100-200	100	50	22	2900	74	4
100-200A	93.5	44	18.5	2900	73	4
100-200B	86.4	37	15	2900	71	4
100-250	100	80	37	2900	69	4
100-250A	93.5	70	30	2900	68	4
100-250B	86.4	60	30	2900	66	4
100-315	100	125	75	2900	66	4
100-31	93.5	110	55	2900	66	4
100-315B	86.4	93	45	2900	65	4
100-100(I)	160	12.5	11	2900	73	4.5
100-125(I)	160	20	15	2900	74	4.5
100-125(I)A	143	16	11	2900	72	4.5
100-160(I)	160	32	22	2900	79	5.6
100-160(I)A	150	28	18.5	2900	76	5
100-200(I)	160	50	37	2900	79	5.2
100-200(I)A	150	45	30	2900	74	4.5
100-200(I)B	138	40	22	2900	72	4.5
100-250(I)	160	80	55	2900	77	4.8
100-250(I)A	140	70	45	2900	72	4.5
100-250(I)B	100	65	37	2900	70	4.5
型號	流量	揚程	電機功率 (kw)	轉速	效率	汽蝕余量
型號	(m3/h)	(m)	電機功率 (kw)	(r/min)	(%)	(m)
100-350	100	150	90	2900	57	4
100-350A	87	142	75	2900	75	4
100-350B	82	135	55	2900	75	4
125-100	160	12.5	11	2900	82	4
125-100A	143	10	7.5	2900	77	4
125-125	160	20	15	2900	80	4
125-12	143	16	11	2900	77	4
125-160	200	32	30	2900	78	4
125-160A	187	28	22	2900	76	4
125-160B	180	24.5	18.5	2900	73	4
125-200	200	50	45	2900	77	5.5
125-200A	187	44	37	2900	76	5.5
125-200B	172	37	30	2900	75	5.5
125-250	200	80	75	2900	75	5
125-250A	187	70	55	2900	74	5.5
125-250B	172	60	45	2900	73	5.5
125-315	200	125	110	2900	70	5
125-31	187	110	90	2900	70	5
125-315B	172	93	75	2900	69	5
125-315C	160	78	55	2900	67	5
型號	流量	揚程	電機功率 (kw)	轉速	效率	汽蝕余量
型號	(m3/h)	(m)	電機功率 (kw)	(r/min)	(%)	(m)
150-125	160	20	11	2900	76	4
150-12	150	16	7.5	2900	77	4
150-160	160	32	22	2900	75	4
150-160A	150	28	18.5	2900	76	4
150-160B	140	24	15	2900	73	4
150-200	160	50	37	2900	77	5.5
150-200A	150	44	30	2900	76	5.5
150-200B	140	38	22	2900	75	5.5
150-250	200	80	75	2900	75	5
150-250A	187	70	55	2900	74	5.5
150-250B	172	60	45	2900	73	5.5
150-315	200	125	110	2900	70	5
150-31	187	110	90	2900	70	5
150-315B	172	93	75	2900	69	5

　　備注：以上參數選型表只是ISG立式管道離心泵的部分性能參數，如在上表中沒有找到符合貴單位要求的型號參數可以向我們咨詢，我們有專業的工程師為您提供常規產品中沒有的參數選型，更加精準的選出適合貴單位適用的管道離心泵型號產品。

　　在選型過程中請盡量提供以下幾項數據：1、口徑，2、流量，3、揚程或者水頭(m)，4、過流材質，5、流體介質，6、介質粘稠度，7、介質是否含有顆粒，8、電機功率(KW)，9、轉速(r/min)，10、電壓〔V〕，11、使用環境：室內或室外，高原或平原，所處位置是否要求防爆等等，如果你對以上關于ISG立式管道離心泵的選型，不同流體介質適用泵體，葉輪和機械密封等過流部件的材質及不同配置的2023年價格有任何問題，請您致電我公司24小時熱線400-6656-887，我們將竭誠為您提供優質的服務。
