　　管道增壓泵怎么安裝?管道增壓泵安裝示意圖

　　管道增壓泵大家都很熟悉，因為在我們的日常生活中經常都能見到和使用到，可見這款泵在我們的生活中應用的多廣泛。Z近呢有用戶咨詢管道增壓泵該如何安裝?對于這一問題呢，上海沈泉管道離心泵廠家通過多年的經驗整理出了以下內容，以供大家參考，大家若是在閱讀的過程中有不理解或是疑問都可以通過站內客服進行詢問。

　　管道增壓泵是安裝在管路上增壓的泵。一般所說的管道增壓泵指的是安裝在管路上輸送液體的泵，并不局限于指某一種類或形式的泵，可以是立式也可以是臥式，如立式多級離心泵、臥式多級離心泵、立式單級離心泵、臥式單級離心泵、自吸式離心泵等都可以稱為管道增壓泵。一般業界所說的管道增壓泵泛指管道式結構的泵。具體增壓原理及結構請參考離心泵工作原理。

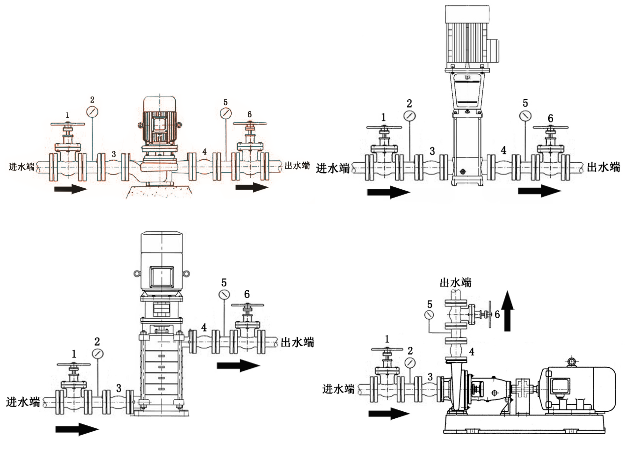

　　管道增壓泵安裝示意圖：

　　注：大家按照上圖所示依次從進水開始連接到出水管即可，注意進出水方向別裝反了。

　　管道增壓泵安裝要求：

　　1、安裝高度應小于允許吸上真空高度減去進水管路損失。在標準狀況下，安裝高度≤10.3-(NPSH)r-0.5-hw,為有吸入管路水力損失。

　　2、增壓泵出水口法蘭處應裝上壓力表,以便觀察和控制泵的運行工況。

　　3、管路重量不得由泵承受。

　　4、水泵應該安裝在通風的地方，室外安裝應加防護罩，避免太陽曝曬及雨淋。

　　管道增壓泵安裝方法步驟：

　　1、安裝前應檢查：基礎的尺寸、位置、標高應符合設計要求;設備不應有缺件、損壞和銹蝕等情況，管口保護物和堵蓋應完好;盤車應靈活，無阻滯、卡住現象，無異常聲音。

　　2、出廠時已裝配、調試完善的部件不應隨意拆卸。

　　3、增壓泵安裝的找平找正。

　　水泵基礎高出地面的高度應便于水泵安裝，且不應小于0.1m。水泵運輸到位置后，進行設備吊運安裝，準確就位于已經做好的設備基礎上，然后穿上地腳螺栓并帶螺帽，底座底下放置墊鐵，以水平尺初步找平，地腳螺栓內灌混凝土。

　　待混凝土凝固期滿進行精平并擰緊地腳螺栓帽，每組墊鐵以點焊固定，基礎表面打毛，水沖洗后以水泥砂漿抹平。

　　4、管路安裝應符合下列要求：

　　(1)管子內部和管端應清洗干凈，密封面和螺紋不應損壞，相互連接的法蘭端面或螺紋軸心線應平行、對中，不應強行連接。

　　(2)管路與泵連接后，不應再在其上進行焊接和氣割，如需焊接或氣割時，應拆下管路或采取必要的措施，防止焊渣進入泵內和損壞泵的零件。

　　(3)管路的配置宜按設備資料及設計圖紙進行復檢。

　　(4)每臺水泵出水管上應裝設閥門、止回閥和壓力表;當水泵直接從室外給水管網抽水時，應在吸水管上裝設閥門、止回閥和壓力表，并應繞水泵設置裝有閥門的旁通管。

　　(5)水泵的隔振及防噪：在水泵進出水管上宜安裝可曲撓橡膠接頭或波紋管金屬接頭;管道支架宜采用彈性吊架、彈性托架;為創造良好的隔振效果，基礎隔振、管道隔振和支架隔振三者必須配齊，其中隔振墊(減震器)的面積、層數、個數、型號和可曲撓接頭的型號、數量必須按照計算結果選用及安裝。減振器的型號、定位尺寸、選配數量等參數直接關系到水泵的穩定性和減振效果，該參數的確定必須是經過專業技術人員的核算確認。

　　水泵壓出管道穿墻、樓板處，應采取防止固體傳聲措施。

　　(6)水泵調試要點

　　在電氣控制確保安全靈敏可靠的前提下，進行水泵的單機試運轉。

　　將泵出水管上閥件關閉，隨泵啟動運轉再逐漸打開，并檢查有無異常，電動機溫升、水泵運轉、壓力表數值、接口嚴密程度是否符合要求等。

　　管道增壓泵安裝注意事項：

　　1、管道增壓泵應安裝在室內或有遮蔽戶外場合，環境溫度介于5℃~40℃，相對濕度小于90%，并應有良好的通風性，周圍不能存在易燃易爆或具有腐蝕性的氣體或液體，場地海拔不高于2000米。

　　2、管道增壓泵必須保證其安裝保持水平狀態，否則容易發生機械故障。移動的過程中必須輕拿輕放，否則泵底板容易破碎。

　　3、與管道增壓泵進水管連接的外圍管道(自來水管道或水池出水管道)必須嚴格按照設備所附進水母管尺寸規格布置，宜做到外圍管道內徑≥管道增壓泵進水管內徑。同時注意泵的進出水口，以免裝反了無法正常抽水。

　　4、管道增壓泵的進出口Z好都要配備閥門，以便于調試或維護。Z好在泵的進出口法蘭附近上裝壓力表，以控制泵在額定工況內運行，確保泵的正常高效運行。排出口若安裝單向閥應該裝在閘閥外面。

　　5、管道增壓泵的吸入、排出管路系統應有其獨立的支架，不能用泵的各種部位來支撐。

　　6、為防止雜物進入泵內，在進口處應設過濾器，過濾面積應大于管路截面積的3～4倍方能能保證水泵有充足的進水量。

　　7、管路的螺紋或法蘭接口處必須用生料帶或法蘭膠片密封好，謹防漏氣導致無法正常抽水。

　　8、水泵/管道增壓泵吸水方式宜為自灌式，非自灌式的必須有可靠的引水保證。若水泵/管道增壓泵必須吸水，則必須保證吸水高度小于等于理論上計算出來的高度(詳情參考關于水泵/增壓泵的安裝高度計算)。

　　9、如果水泵/管道增壓泵安裝在板房上時，建議采用減震裝置，否則會帶來噪音或震動。當泵比較大時，必須專門澆注底座平臺同時與買好地腳螺栓以保證水泵平穩運行。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠對大家有所幫助。若大家還想了解更多相關泵類知識內容，可持續關注本站，沈泉將會為大家時時更新更多相關泵類知識。
