臥式離心泵結構組成圖解

　　臥式離心泵在我們的生活應用中是非常廣泛的，但是大家知道它的結構組成圖解嗎?詳細的了解臥式泵的結構組成對于以后水泵的選型是非常有幫助的。而臥式離心泵也有很多種類的，例如：臥式管道離心泵、臥式自吸泵、臥式排污泵等等，不同的廠家生產出來的泵在結構和型號上也會有所區別。為此上海沈泉管道離心泵廠家就為大家整理出了以下內容。小編僅以常見的isw臥式管道泵來為大家進行簡單的講解。

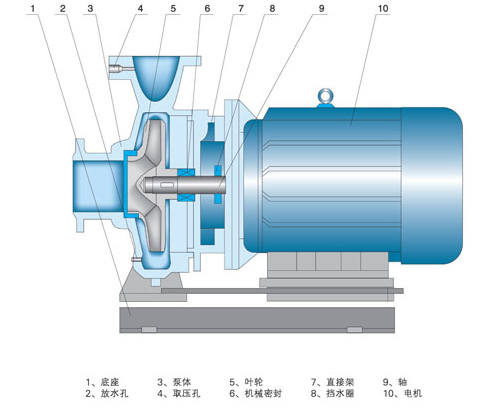

　　一、臥式離心泵結構圖：

　　二、臥式離心泵結構組成：

　　1、泵殼

　　一般蝸殼式泵殼內腔呈螺旋型液道，用以收集從葉輪中甩出的液體，并引向擴散管至泵出口。泵殼承受全部的工作壓力和液體的熱負荷。

　　2、葉輪

　　葉輪是唯一的作功部件，泵通過葉輪對液體作功。葉輪形式有閉式、開式、半開式三種。閉式葉輪由葉片、前蓋板、后蓋板組成。半開式葉輪由葉片和后蓋板組成。開式葉輪只有葉片，無前后蓋板。閉式葉輪效率較高，開式葉輪效率較低。

　　3、密封環

　　密封環的作用是防止泵的內泄漏和外泄漏，由耐磨材料制成的密封環，鑲于葉輪前后蓋板和泵殼上，磨損后可以更換。

　　4、軸和軸承

　　泵軸一端固定葉輪，一端裝聯軸器。根據泵的大小，軸承可選用滾動軸承和滑動軸承。

　　5、軸封

　　軸封一般有機械密封和填料密封兩種。一般泵均設計成既能裝填料密封，又能裝機械密封。

　　三、臥式離心泵特點：

　　運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

　　滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

　　噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

　　故障率低：結構簡單合理，關鍵部分采用G家YL品質;配套，整機無故障工作時間大大提高。

　　維修方便：更換密封、軸承，簡易方便。

　　占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

　　綜上所述，相信大家也能夠?qū)?strong>臥式離心泵的結構組成圖解有了一個大致的了解，若是大家還想了解更多相關泵類知識內容，可持續關注本站，沈泉將會時時更新更多相關知識內容。
