磁力驅動泵——磁力驅動循環泵工作原理精選

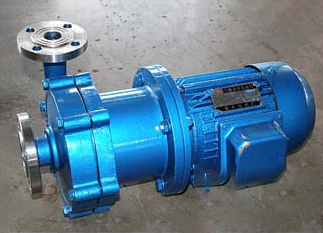

　　一、CQ系列磁力驅動泵產品介紹

　　CQ磁力驅動泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的泵種，當原動機帶動外磁鋼轉子時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的泵型，因此完全杜絕了機械密封離心泵不可避免的跑、冒、滴、漏的弊病。

　　磁力驅動泵在石油、化工、制藥、電子等眾多領域，越來越多的廠家，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇理想的泵型，CQ系列磁力驅動泵吸收了G內外水平的磁力泵生產技術、材料、工藝，成功的解決了目前G內磁力泵的隔離套、葉輪等部件易損壞的技術難題。CQB、IMD、CQ、CQF系列磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是安全、可靠的泵型。

　　二、CQ系列磁力驅動泵的主要材料及用途

　　磁力驅動泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便。該磁力驅動泵可廣泛用于石油、冶金、制藥、食品、電鍍、染料、化工、G防、科研機構等單位抽送陂、堿液、油類 稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾機配套。特別是易燃、易爆、易漏液體的抽送。防爆電動機選用此泵則更為理想設備。

　　三、CQ系列磁力驅動泵的防漏設計

　　以靜密封取代動密封，利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。

　　四、CQ型磁力驅動泵安裝和使用

　　①磁力驅動泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

　　②當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配備底閥。

　　③磁力驅動泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。

　　④檢查電機旋轉方向是否與磁力泵轉向標記一致。

　　⑤電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。

　　⑥泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。

　　五、磁力驅動循環泵的工作原理：

　　采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。

　　六、CQ型磁力驅動泵的性能參數

　　以上是CQ型磁力驅動循環泵工作原理內容介紹，希望能幫助到大家，如有其他泵閥或相關問題，可進入沈泉泵閥官網，或歡迎各位電話咨詢!
