凸輪轉子泵的工作原理及結構圖

    轉子泵型號眾多，并且還有著卓越的耐高壓能力，在工業用途上十分的廣泛。而凸輪轉子泵則是轉子泵其眾多型號中的一種，為了讓大家能夠更好的了解這款凸輪轉子泵，上海沈泉離心泵廠家就為大家簡單的講述下它的工作原理及結構圖。

    凸輪轉子泵的工作原理：

    轉子泵依靠兩同步反向轉動的轉子(齒數為24)在旋轉過程中于進口處產生吸力(真空度)，從而吸入所要輸送的物料。兩轉子將轉子室分隔成幾個小空間，并按a→b→c→d的次序運轉。運轉至位置a時，只有I室中充滿介質；到位置b時，B室中封閉了部分介質；到位置C時，A室中也封閉了介質；到位置d時，A室B室與Ⅱ室相通，介質即被輸送至出料口。如此循環往復，介質(物料)即被源源不斷輸送出去。

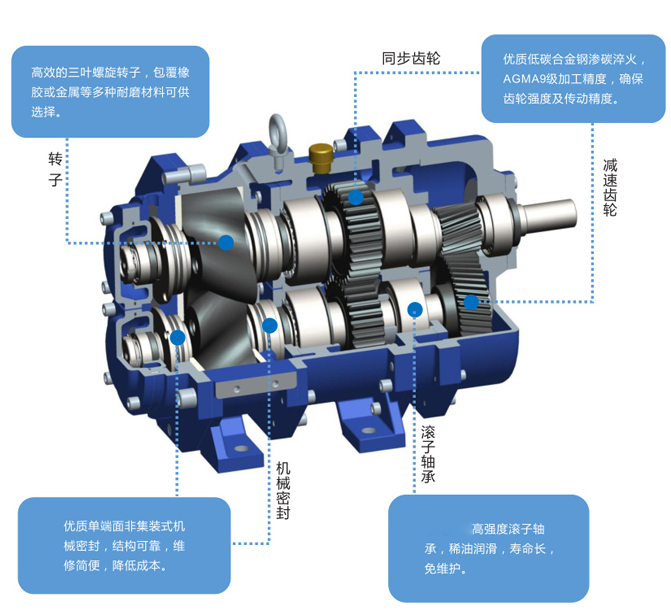

    凸輪轉子泵的結構圖：

    綜上所述便是關于凸輪轉子泵的工作原理及結構圖的內容了，希望能夠?qū)Υ蠹矣兴鶐椭?/span>

本文參考資料來源： 中國泵閥網 泵閥商務網 中國知網
