SPG立式屏蔽管道離心泵結構圖及性能參數選型表

　　上海品牌廠家沈泉泵閥生產的SPG屏蔽管道離心泵產品廣泛應用在石油、化學工業，醫藥、紡織、核電、軍工及城市給排水，消防增壓，高層建筑增壓送水，園林噴灌，暖通制冷，等冷暖水循環增壓。特別是對振動、噪音要求高的場所，如重點工程、泵房、中央空調等等。還可以用來輸送壓力和溫度不產生結晶和凝固的液體，特別是對人體及環境有害的和不安全的液體和貴重液體等,如強腐蝕性，劇毒性，揮發性，放射性等介質。

　　今天上海管道離心泵廠家就為大家簡單的講解一下它的構圖及性能參數選型表，好讓大家能夠更加直觀的了解SPG立式屏蔽管道離心泵。下面就請大家跟著小編一起來看看吧。

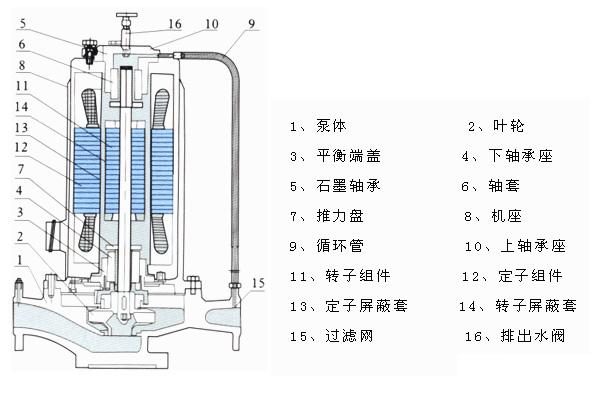

　　一、SPG立式屏蔽管道離心泵結構圖：

　　1、泵體2、葉輪3、平衡端蓋4、下軸承座5、石墨軸承6、軸套7、推力盤8、機座9、循環管10、上軸承座11、轉子組件12、定子組件13、定子屏蔽套14、轉子屏蔽套15、過濾網16、排出水閥

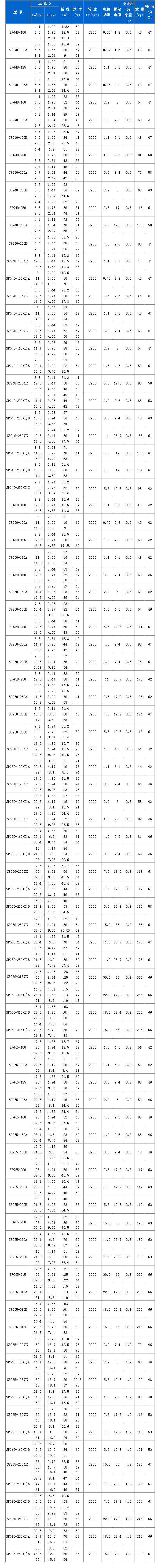

　　二、SPG立式屏蔽管道離心泵性能參數選型表：

　　三、SPG立式屏蔽管道離心泵特點：

　　1、SPG型屏蔽泵因能保證完全不泄漏，故可輸送對人體和環境，設備有害的及價格昂貴的易泄漏的液體。

　　2、不會吸入空氣，適于真空系統及輸送與空氣接觸發生變質的液體。

　　3、無油封設計，能可靠地輸送一般泵難以輸送的高溫，高壓，低溫及溫度壓力變化的液體。

　　4、軸承利用輸送液體自行潤滑，不需潤滑油，故不污染輸送液體，并免去了定期注油的麻煩。

　　5、泵結構合理，電機和泵同軸，體積小，重量輕，占地面積小，運行平穩，安裝方便，無須調整，維修方便，無須調整，維修方便。

　　6、葉輪采用水推力平衡式設計，使轉子在運行中可以處于懸浮設計，降低了石墨軸承的G軸向磨損，從而提高了使用壽命，降低了運行成本。

　　7、電機無冷去風扇，故運行噪音和振動都非常小。

　　8、泵進出口法蘭的規格設計與標準閥門相同，且位于同一中心線上，中心低，便于管道布置，泵房設計也便為合理，實用。

　　9、零部件的標準化，系列化程度高。

　　10、接線盒采用防水結構，可在戶外安全使用。

　　11、可根據使用要求，即流量和揚程的需要進行泵的串，并聯運行方式。

　　12、新采用的石墨軸承，具有耐磨性能高、磨擦系數低，不老化，抗泥沙等優點。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭Ｈ羰谴蠹疫€想了解更多相關泵類知識，可持續關注本站，沈泉將會為大家時時更新更多相關泵類知識內容。

本文參考資料來源： 中國泵閥網 泵閥商務網 中國知網
