氣動隔膜泵的工作原理及日常維護與保養精選

　　相信大家對于隔膜泵的工作原理都知道一些吧，但是呢，今天上海沈泉隔膜泵廠家為大家?guī)淼氖欠浅Ｈ娴臍鈩?a href="http://www.comfort8889.com/ztgmbdgzyl/">隔膜泵工作原理介紹，順帶給大家講解一下隔膜泵的日常維護與保養。好讓大家能夠更加的了解氣動隔膜泵。下面就請大家跟著小編一起來看看吧。

　　氣動隔膜泵是一種新型輸送機械，是G內Z新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體均可使用。

　　氣動隔膜泵其有四種材質：工程塑料、鋁合金、不銹鋼、鑄鐵。氣動隔膜泵根據不同液體介質分別采用丁腈橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯、聚四六乙烯等，以滿足不同用戶的需要。安置在各種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取得了滿意的效果。

　　一、氣動隔膜泵工作原理：

　　氣動隔膜泵工作原理是靠空壓機將壓縮空氣輸入隔膜泵的配氣閥來驅動隔膜泵中間體內鏈接軸來帶動隔膜泵泵體介質室內的隔膜泵膜片做橫向拉伸運動來達到自吸流體的作用的容積式往復泵。在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。氣動隔膜泵由氣流結構和液流結構兩大部分構成，通過兩側膜片完全隔離。

　　氣源壓力只需大于每平方厘米兩公斤即能工作。在5到8公斤工作壓力下，氣閥室中的高壓氣體通過氣流疏導系統帶動連桿軸做左右往復運動，同時，消耗后的低壓氣體通過排氣口快速排出。在兩側高、低壓氣體交替作用下，連桿軸帶動兩側膜片左右運動，使兩邊容積腔內氣壓發生交替變化，從而實現液體的連續吸入與排出。

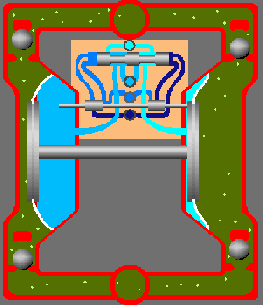

氣動隔膜泵工作原理動態圖

　　配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

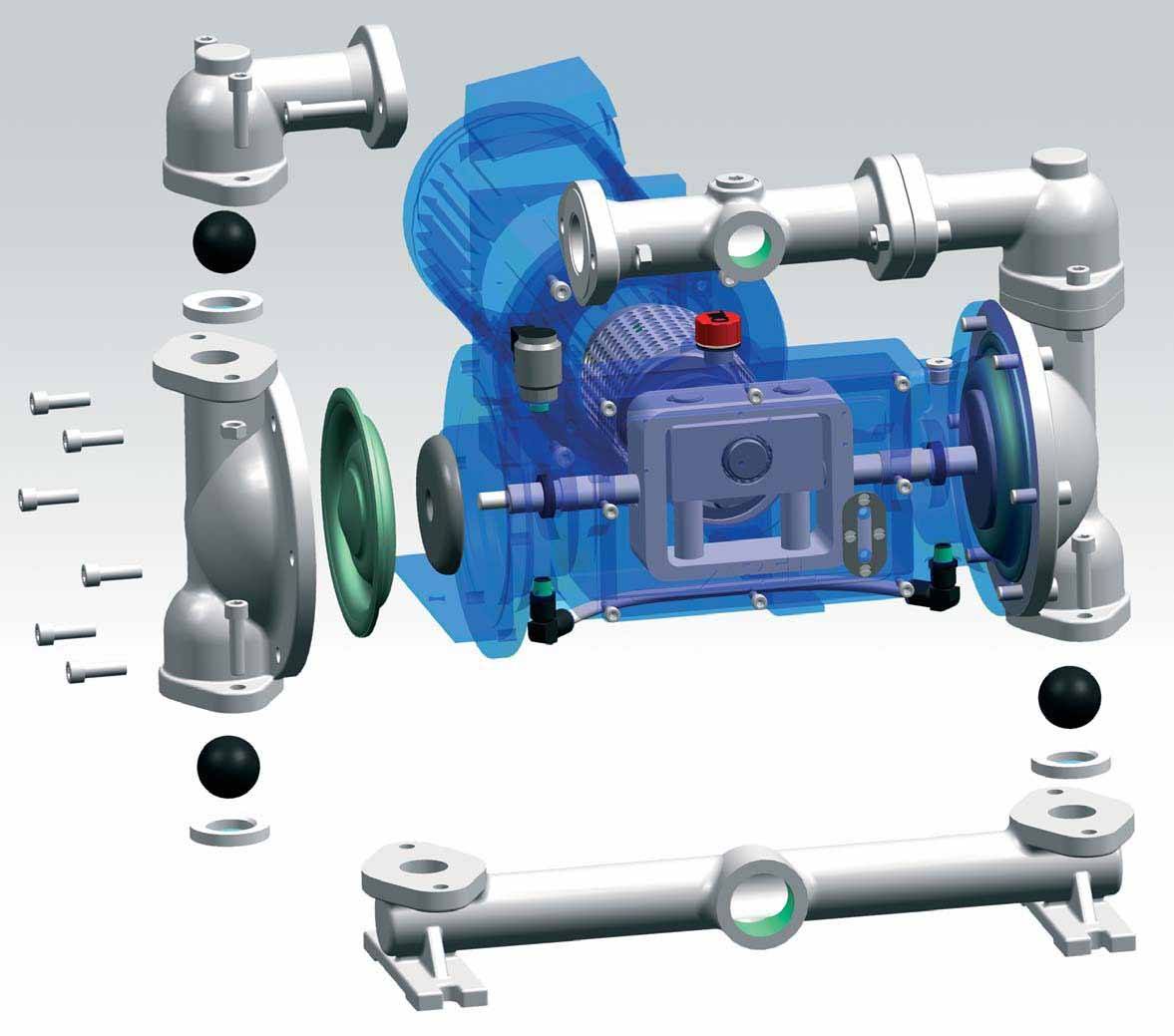

　　氣動隔膜泵工作原理3D拆解圖

　　流體在通過隔膜泵時，軟密封球芯和閥座一開一關這使得每個外隔膜室交替地填充和排出，球芯和閥座對通過的壓力差做出反應。并且由于球芯和閥座的的軟密封形式，還可以通過某些含小顆粒的流體。

　　二、氣動隔膜泵工作原理圖解：

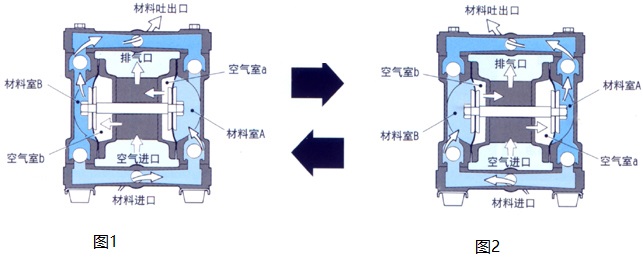

　　圖1：空氣經由氣閥壓縮進入空氣室B之背面，由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅動之機械應力，從而顯著地延長膜片的壽命。在壓縮空氣將空氣室B推離中心體時，另一端之空氣室A同時被連結之中心軸拉向中心體，此時，空氣室A背面之空氣由出口排放到泵體外。如此使B室形成真空狀態，因而能靠外面大氣壓力之作用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿。

　　圖2：當受空氣擠壓之空氣室B達到其位移G限時，空氣 閥會將空氣引導至空氣室A之背面，同樣形成擠壓力而使其推離中心體，同時將連結的空氣室B拉回中心體，此時空氣室A之驅動所產生的液壓將入口閥球推回閥座，同時將出口閥球推離閥座使流體能被擠壓而從出口排出泵體 外。空氣室B被拉回中心體這個動作使A室形成真空狀態，因而能靠大氣壓力作用將流體由入口支管將閥球推離閥座而進入A室直至填滿。

　　當膜片之運動完成時，空氣閥再次引導空氣至空氣室B之背面，同時空氣室A做空氣排放動作。在泵回復到 原啟動狀態時，泵內的兩個膜片各自完成了一個空氣排放或流體排放的過程。這構成了一個循環泵送過程。依使用狀況，泵通過數次完全的循環泵送動作而使泵達到 自吸狀態。

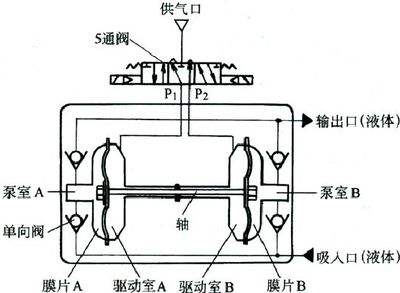

　　三、氣動隔膜泵工作原理示意圖：

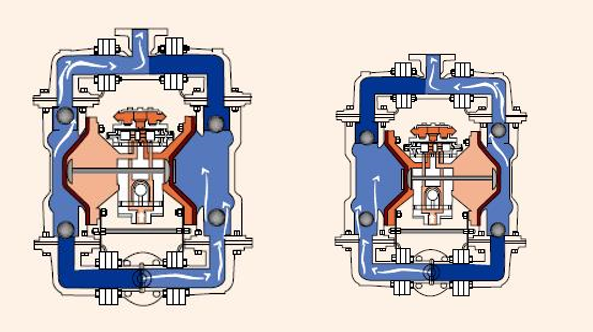

　　四、氣動隔膜泵工作原理結構圖：



氣動隔膜泵工作原理結構圖

　　五、氣動隔膜泵日常維護和保養方法：

　　為了確保氣動隔膜泵一直處于良好的運轉或備用狀態。一切大廈裝置的生活氣動隔膜泵，消防泵、噴淋泵、補壓泵、排污泵、空調氣動隔膜泵。由管理處維修人員擔任氣動隔膜泵的定期維護與保養。

　　1、生活氣動隔膜泵和空調氣動隔膜泵每周停止一次日常檢查保養，每半年停止一次全面保養。

　　2、消防氣動隔膜泵和噴灑泵每一個月、補壓泵每二月停止一次試運轉，運轉時間10-15分鐘，消防泵起動時在管網頂部試消火栓出口噴水射程達6M以上，每半年停止一次全面保養。

　　3、排污泵、潛氣動隔膜泵每半年停止一次全面保養。

　　4、氣動隔膜泵保養時應把與泵體相連的2米范圍內閥門、壓力表、管道等隨泵同時保養。

　　5、泵體的保養：

　　a、檢查泵體應無破損、銘牌完好、水流方向指示明白明晰、外觀整潔、油漆完好。

　　b、補充光滑油，若油質變色，有雜質，應予改換。

　　c、檢查盤根密封狀況，若有漏水應增加或改換石棉繩填料。

　　d、聯軸器的聯接螺栓和橡膠墊若有損壞應予改換。

　　e、緊固機座螺絲并做防銹處置。

　　f、生活氣氣動隔膜泵和空調氣動隔膜泵因運轉頻繁，每年應拆開聯軸器兩端軸承停止清或改換。

　　六、氣動隔膜泵適用行業：

　　化工業：酸、堿、溶劑、懸浮物、分散體系。

　　石化業：稠油、油脂、泥漿、污泥等。

　　涂料業：樹脂、溶劑、著色劑、油漆等。

　　日化業：洗滌劑、香波、乳液、乳劑、手霜、表面活化劑。

　　陶瓷業：泥漿、瓷漿、石灰漿、陶土漿。

　　采礦業：煤漿、巖漿、泥漿、砂漿、潤滑油等。

　　水處理：石灰漿、軟性沉淀物、污水、化學品、廢水。

　　食品業：液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜。

　　飲料業：酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等。

　　醫藥業：溶劑、酸、堿、植物提煉液、軟膏等各類藥品料液。

　　造紙業：粘結劑、樹脂、油漆、油墨、顏料、雙氧水等。

　　電子業：溶劑、電鍍液、清洗液、硝酸、廢酸、腐蝕性酸、拋光液。

　　紡織業：染料化學品、樹脂、膠等。

　　建筑業：水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等。

　　汽車業：拋光乳劑、油、冷卻劑、汽車底漆、油乳膠、清漆、清漆添加劑、脫脂液、油漆等。

　　家具業：粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑。

　　冶金、鑄造和染色業：金屬漿、氫氧化物和炭化物漿、灰塵洗滌漿等。
