　　屏蔽泵結構圖及結構形式

　　普通離心泵的驅動是通過聯軸器將泵的葉輪軸與電動軸相連接，使葉輪與電動機一起旋轉而工作，而屏蔽泵是一種無密封泵，泵和驅動電機都被密封在一個被泵送介質充滿的壓力容器內，此壓力容器只有靜密封，并由一個電線組來提供旋轉磁場并驅動轉子。這種結構取消了傳統離心泵具有的旋轉軸密封裝置，故能做到完全無泄漏。而若是用戶能夠?qū)ζ帘伪玫慕Y(jié)構有所了解的話，那么對于日后的使用無疑是非常有幫助的。下面就請大家跟著上海沈泉管道泵廠家一起來看看吧。

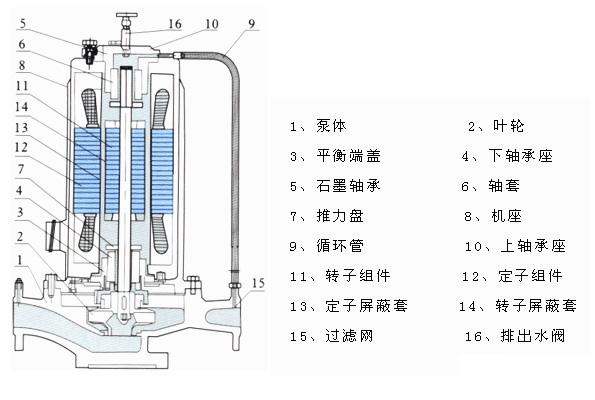

　　屏蔽泵結構圖：

　　從上圖中，我們可以知道spg屏蔽泵主要是由、泵體、葉輪、平衡端蓋、下軸承座、石墨軸承、軸套、推力盤、機座、循環管、上軸承座、轉子組件、定子組件、定子屏蔽套、轉子屏蔽套、過濾網、排出水閥等組成。

　　屏蔽泵的結構型式：

　　1、電機與水泵一體化結構，水泵與電動機為同軸連接。

　　2、電動機定子內側和轉子外側具有屏蔽套，屏蔽套內側和泵內連通。

　　3、安裝方式分臥式和立式兩種。

　　4、電動機取消了冷卻風扇，通過定子與轉子之間循環介質對電動機進行冷卻，同時采用電動機機座表面冷卻。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
