自吸泵的結構及工作原理

　　今天上海沈泉自吸泵廠家就來為大家簡單的講解下有關自吸泵的結構及工作原理這一知識內容，大家請跟著小編一起來看看下面的內容吧。

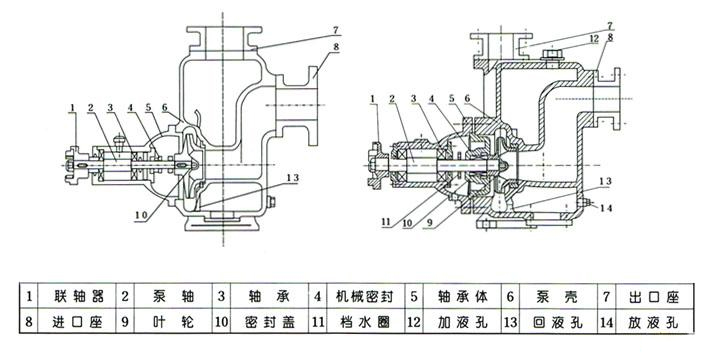

　　自吸泵的結構圖：

　　從上面的結構圖中，我們可以看出自吸泵主要是由連軸器、泵軸、軸承、機械密封、軸承體、泵殼、出口座、進口座、葉輪、密封蓋、擋水圈、加液孔、回液孔、放液孔等部件組成的。

　　自吸泵的工作原理：

　　自吸泵是在泵內存滿水，或是泵殼內本身就存有水的情況下，葉輪旋轉產生向心力，液體沿槽道流向渦殼。在泵的入口形成真空，使進水止回門翻開，吸人進水管內的空氣進入泵內，在葉輪槽道中，空氣與徑向回水孔里的水混雜，一同沿槽道沿蝸殼流動，進入分別室，在分別室中，空氣從液體中別離進去，液體從新回到葉輪，這樣重復循環，直至將吸入管道中的空氣排絕，使液體進入泵內，完成自吸進程。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
