ZX系列臥式自吸離心泵精選
一、臥式自吸離心泵產品概述
臥式自吸離心泵ZX系列型泵是臥式自吸離心泵。該型式泵 與其它型式的自吸離心泵比較，因?yàn)楸帽旧頉](méi) 有逆止閥，結構Z為簡單;工作Z為可靠;無 故障工作時間長，維護、使用方便、體積小、 重量輕、效率高、在設計上做了特別的考慮與 相同口徑的泵比較，排量大、性能高。
ZX型管道泵在工農業生產、搶險救助，如排澇、救火中作為應急泵使用效能更為突出。 ZX型自吸離心泵廣泛適用石 油、化工、冶金、機械、化纖、食品、能源、交通等工業部門城市給水、亦可用于農業排灌、 噴灌。供輸送清水或粘度小于5°E，溫度低于80℃物理及化學性質類似清水的其它液體。
ZX系列自吸泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平衡、維掮容易、效率高、壽命長，并有較強的自吸能力等優點。管路中不需安裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞動條件。
二、臥式自吸離心泵產品用途
適用于清水、海不、水及帶有酸、堿度的化工介質液體和帶有一般糊裝的漿料(介質粘度≤100厘珀、含固量可達30%以下)。
適用于城市環保、建筑、消防、化工、制藥、染料印染、釀造、電力、電鍍、造紙、石油、礦山、設備冷卻、油輪卸油等。
可和任何型號、規格的壓濾機配套使用，將漿料送給濾機進行壓濾配套泵種。
裝上搖臂式噴頭，又可將水沖到空中后，散成細小雨滴進行噴霧，是農藥、苗圃、果園、茶園的良好機具。
三、臥式自吸離心泵工作原理與結構說明
該泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力的作用，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投入正常作業。
在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70℃時，可在冷卻室處通過任意一只冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機械是前后密封環，前密封環在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度，并影響到泵的效率和自吸性能時，應給予更換。
|

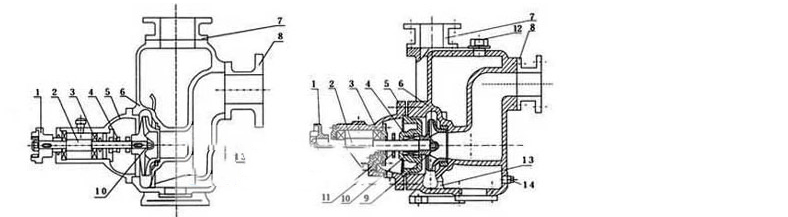

1 |
聯軸器 |
5 |
軸承體 |
9 |
前密封環 |
13 |
加液孔 |
|
2 |
泵軸 |
6 |
泵殼 |
10 |
葉輪 |
14 |
回液孔 |
|
3 |
軸承 |
7 |
出口座 |
11 |
后蓋 |
|
|
|
4 |
機械密封 |
8 |
進口座 |
12 |
檔水圈 |
|
|
四、臥式自吸離心泵技術參數
流量：6.3～400m3/h;
揚程：5～132m;
轉速：2900、1450r/min;
功率：0.55～110KW;
進口直徑：50～200mm;
Z高工作壓力：1.6Mpa。

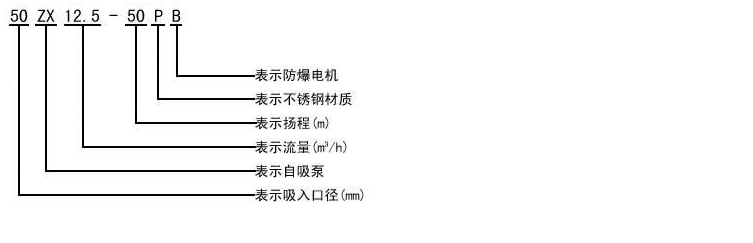

五、臥式自吸離心泵型號意義
六、臥式自吸離心泵技術參數(25-50ZX)
|
25ZX3.2-20 |
25 |
25 |
3.2 |
20 |
6.5 |
0.75 |
2900 |
1.9 |
43 |
10-20 |
|
25ZX3.2-20 |
25 |
25 |
3.2 |
20 |
6.5 |
1.1 |
2900 |
1.9 |
43 |
10-20 |
|
25ZX3.2-32 |
25 |
25 |
3.2 |
32 |
6.5 |
1.5 |
2900 |
1.8 |
40 |
20-32 |
|
32ZX3.2-20 |
32 |
32 |
3.2 |
20 |
6.5 |
1.1 |
2900 |
1.9 |
43 |
10-20 |
|
32ZX3.2-32 |
32 |
32 |
3.2 |
32 |
6.5 |
1.5 |
2900 |
1.8 |
40 |
20-32 |
|
32ZX3.2-50 |
32 |
32 |
3.2 |
50 |
6.5 |
3 |
2900 |
1.8 |
43 |
40-50 |
|
40ZX6.3-20 |
40 |
40 |
6.3 |
20 |
6.5 |
1.5 |
2900 |
1.9 |
50 |
10-20 |
|
40ZX6.3-32 |
40 |
40 |
6.3 |
32 |
6.5 |
2.2 |
2900 |
1.8 |
40 |
22-32 |
|
40ZX10-40 |
40 |
40 |
10 |
40 |
6.5 |
4 |
2900 |
1.5 |
43 |
30-40 |
|
40ZX6.3-50 |
40 |
40 |
6.3 |
50 |
6.5 |
4 |
2900 |
1.5 |
43 |
35-50 |
|
50ZX15-12 |
50 |
50 |
15 |
12 |
6.5 |
1.5 |
2900 |
2.4 |
63 |
8-12 |
|
50ZX18-20 |
50 |
50 |
18 |
20 |
6.5 |
2.2 |
2900 |
1.9 |
60 |
10-20 |
|
50ZX12.5-32 |
50 |
50 |
12.5 |
32 |
6.5 |
3 |
2900 |
1.5 |
55 |
22-32 |
|
50ZX20-30 |
50 |
50 |
20 |
30 |
6.5 |
4 |
2900 |
1.5 |
63 |
20-30 |
|
50ZX14-35 |
50 |
50 |
14 |
35 |
6.5 |
4 |
2900 |
1.5 |
55 |
25-35 |
|
50ZX10-40 |
50 |
50 |
10 |
40 |
6.5 |
4 |
2900 |
1.5 |
55 |
30-40 |
|
50ZX12.5-40 |
50 |
50 |
12.5 |
40 |
6.5 |
4 |
2900 |
1.5 |
55 |
30-40 |
|
50ZX12.5-50 |
50 |
50 |
12.5 |
50 |
6.5 |
5.5 |
2900 |
1.4 |
45 |
40-50 |
|
50ZX15-60 |
50 |
50 |
15 |
60 |
6.5 |
7.5 |
2900 |
1.4 |
48 |
40-60 |
|
50ZX20-75 |
50 |
50 |
20 |
75 |
6.5 |
11 |
2900 |
1.3 |
48 |
60-75 |
